簡介：三塔式RTO蓄熱式焚化爐，是一種高效有機廢氣治理設備。與傳統的催化燃燒、直燃式熱氧化爐（TO）相比，具有熱效率高（≥95%）、運行成本低、能處理大風量中低濃度廢氣等特點，濃度稍高時，還可進行二次余熱回收，大大降低生產運營成本。高效、廣泛應用于處理中高濃度揮發性有機物（VOCs）和有害空氣污染物（HAPs）的廢氣處理技術。它在經典的雙塔式RTO基礎上增加了一個蓄熱室，顯著提升了處理效率和穩定性。

RTO 蓄熱式熱氧化回收熱量采用一種新的非穩態熱傳遞方式，原理是把有機廢氣加熱到 760℃以上使廢氣中的 VOC 氧化分解成 CO2 和 H2O。并回收廢氣分解時所釋放出來的熱量 , 三室 RTO 廢氣分解效率達到 99% 以上， 氧化產生的高溫氣體流經特制的陶瓷蓄熱體，使陶瓷體升溫而“蓄熱”，此“蓄熱”用于預熱后續進入的有機廢氣，從而節省廢氣升溫的燃料消耗。RTO 技術適用于處理中低濃度 (100-3500mg/m3 ) 廢氣，分解效率為 95%~99%。

TO、RTO、CO、RCO的關系

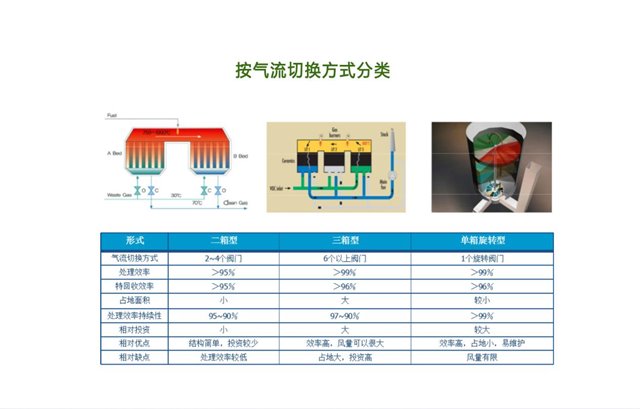

RTO蓄熱式焚燒爐的類型

一：組合工藝流程圖

二：核心工藝原理

1.蓄熱氧化： 核心思想是利用陶瓷蓄熱體吸收并儲存高溫煙氣中的熱量，再用這部分熱量預熱進入的低溫廢氣，大幅降低輔助燃料的消耗。

2.高溫氧化： 預熱后的廢氣在燃燒室（高溫氧化室）中，在設定溫度（通常760-850°C）和充足停留時間（通常≥0.5秒）下，VOCs與氧氣發生氧化反應，生成無害的CO?和H?O，并釋放熱量。

三：三塔式RTO 的工作流程（一個完整循環周期）

三塔式RTO 通常有三個裝滿陶瓷蓄熱體的塔（A, B, C）和一個位于頂部的共用燃燒室。閥門系統控制廢氣、凈化氣和吹掃氣的流向。其運行模式是雙吸附一吹掃：涂裝行業： 汽車、家具、機械、家電等的噴涂、烘干廢氣。

1.塔A： 進氣/預熱階段 (Adsorption)

廢氣通過切換閥進入塔A。

廢氣自下而上流經塔A中高溫（儲存了上一個循環熱量的）陶瓷蓄熱體。

廢氣被蓄熱體加熱至接近氧化溫度（例如700°C以上）。

加熱后的廢氣進入頂部的燃燒室。

2.塔B： 吹掃/凈化階段 (Purge)

在同一個循環內，塔B處于吹掃狀態。

從燃燒室出來的少量高溫凈化氣被引入塔B，自上而下流經蓄熱體。

這部分凈化氣的主要作用是：

清除殘留廢氣： 將上一個循環殘留在塔B蓄熱體孔隙和管道中的未處理廢氣“吹掃”出來，送入燃燒室進行氧化，避免切換時未處理廢氣直接排放。

維持蓄熱體溫度： 保持塔B蓄熱體的溫度，為下一個進氣循環做準備。

3.塔C： 排氣/蓄熱階段 (Desorption/Heat Recovery)高溫凈化氣（來自燃燒室）通過切換閥進入塔C，自上而下流經蓄熱體。

凈化氣中的顯熱被塔C中的陶瓷蓄熱體吸收并儲存起來（蓄熱體被加熱）。

被冷卻后的凈化氣（溫度通常只比進氣高20-40°C）經煙囪排放到大氣中。

4.閥門切換：經過一個設定的時間周期（通常是幾分鐘），切換閥改變流向：

塔A 切換到排氣/蓄熱狀態（接替塔C的工作）。

塔B 切換到進氣/預熱狀態（接替塔A的工作）。

塔C 切換到吹掃/凈化狀態（接替塔B的工作）。

5.如此循環往復，每個塔依次經歷進氣預熱、吹掃、排氣蓄熱三個狀態。

四：三塔式RTO蓄熱式焚燒爐優勢

對工況要求低，幾乎可以處理所有含有機化合物的廢氣

1.可以處理風量大、濃度低的有機廢氣，1,000～300,000Nm3/h；

2.處理有機廢氣流量的彈性很大（名義流量20%~120%）

3.可以適應有機廢氣中VOC的組成和濃度的變化、波動

4.對廢氣中夾帶少量灰塵、固體顆粒不敏感

5.在所有熱力燃燒凈化法中熱效率高>95%

6.在合適的廢氣濃度條件下無需添加輔助燃料而實現自供熱操作

7.凈化效率高，兩床式RTO凈化率在95%以上，三床式RTO凈化率在 99%以上；

9.維護工作量少、操作安全可靠；全自動控制；操作費用低；

五：主要應用場景

RTO系統可直接應用于中高濃度、溫度及成分復雜的有機廢氣凈化，與烘干線加熱系統組合，將多余的熱量回收后用于烘干線，從而達到節能的目的。

同時也可與吸附（活性炭或分子篩轉輪）濃縮系統配套使用，作為濃縮后的有機廢氣的熱氧化處理設備。

廣泛應用于：

1.高濃度、大風量VOCs廢氣： 如化工、石油化工、制藥、農藥、合成樹脂、涂裝（汽車、家具、集裝箱、卷材等）、印刷包裝、電子半導體、化纖、食品加工（油煙）、垃圾處理站等。

2.需要極高凈化效率（>99%）的場合： 滿足最嚴格的環保法規（如中國國標、歐盟、美國EPA標準）。

3.處理成分復雜或含有鹵素（Cl, F, Br）的廢氣（需特別設計）： RTO高溫能有效分解大部分難降解有機物。

4.汽車、造船、摩托車、自行車、家用電器、汽修、輪胎等行業噴漆涂裝車間產生的有機廢氣；

5. 使用有機廢氣種類：烷烴、烯烴、醇類、酮類、醚類、酯類、芳烴、苯類等碳氫化合物有機廢氣。

6.有機物低濃度(同時滿足低于25%LFL)、大風量

7. 廢氣中含有多種有機成分、或有機成分經常發生變化

8.含有容易使催化劑中毒或活性衰退成分的廢氣

六：關鍵組成部件

1.蓄熱陶瓷床： 核心部件，通常由蜂窩狀陶瓷組成，提供巨大的比表面積用于高效換熱和蓄熱。

2.燃燒室： 提供高溫氧化環境，配備主燃燒器（用于開機預熱和必要時補充熱量）和溫度監控。

3.切換閥門系統： 關鍵部件，通常是提升閥或旋轉閥，需要高密封性、耐高溫、耐腐蝕、快速切換和長壽命。三塔式需要更復雜的閥門控制邏輯。

4.風機： 包括廢氣引風機和凈化氣排氣風機（有時合二為一）。

5.控制系統 (PLC/DCS)： 自動化控制閥門切換、燃燒器啟停、溫度監控、安全聯鎖、數據記錄等。

6.煙囪： 排放達標凈化氣。

7.吹掃系統： 專門用于驅動吹掃流程的管路和控制。

七：優點總結

1.超高凈化效率： >99%，消除切換排放。

2.高熱效率： 自持運行能力強（VOCs濃度達到一定值如2-3g/m3以上時，無需或只需少量輔助燃料），運行成本低。

3.處理范圍廣： 可處理多種復雜組分、中高濃度的VOCs。

4.可靠性高： 技術成熟，系統穩定。

5.使用壽命長： 主要部件（陶瓷、閥門）壽命長。

八：缺點/注意事項

1.高投資成本： 設備本身和安裝成本較高。

2.高運行成本（低濃度時）： 廢氣濃度過低時，需要消耗大量燃料維持高溫。

3.不適用于超低濃度、大風量廢氣： 此時運行經濟性差。

4.不適用于含大量顆粒物、高粘度物質或硅氧烷的廢氣： 會堵塞或損壞陶瓷蓄熱體（需高效預處理）。

5.含鹵素廢氣處理： 需考慮防腐（如耐高溫腐蝕合金、耐火材料）和酸性氣體（HCl, HF）的后續處理（洗滌塔）。

6.閥門維護： 切換閥門是關鍵易損點，需要定期維護。

7.安全要求高： 高溫、易燃氣體，需嚴格的安全控制系統（LEL監測、防爆、熄火保護等）。

8.在使用RTO之初時就應該把安全放在第一位。

嚴格控制RTO進口廢氣濃度、增加進口監測設備、增加預處理緩沖設備、廢氣管道的優化設計、系統的主被動防爆設計、優化RTO內部的運行邏輯、系統的放雷擊防靜電設計等。

9.RTO的處理效率設計。

由于碳氫化合物成分復雜，難以分解成分較多，在RTO設計之初就應該考慮到該問題。優化RTO結構爐內溫度分布均勻、優化RTO溫度控制系統、足夠的余量、RTO氣流導向系統優化設計密封優良、RTO設備制造氣密性良好等。

10.熱量回收創造效益。

多余的熱量盡量回收利用以便創造效益，在RTO有多余熱量的情況下可以利用空氣、水、導熱油等為介質回收熱量。
